Kanal Mux Demux DWDM 8CH 100GHz DWDM Modul-8 Gerät
Beschreibung
Module DWDM-sind Mehrkanalmehrfachkoppler-/demultiplexer (Mux /DeMux) auf IFU-Kanalabstand von 200GHz verfügbar. Sie zeigen dämpfungsärmes, bieten Temperaturunempfindlichkeit und zuverlässige Leistung in allen möglichen Modulen der Systemanwendung. Mux/DeMux preiswerte Wellenlängenmanagementlösungen an, die für Fernstrecke, Metro und Zugangsanwendung passend sind
DWDM UT-Könige Technologie ist eine Ausdehnung der optischen Vernetzung. DWDM-Geräte (Mehrfachkoppler oder Mux kurz) den Ertrag von einigen optischen Sendern für Getriebe über einer einzelnen Glasfaser kombinieren. An der Empfängerseite trennt ein anderes DWDM-Gerät (Demultiplexer oder Demux kurz) die kombinierten optischen Signale und die Durchläufe jeder Kanal zu einem optischen Empfänger. Nur eine Glasfaser wird zwischen DWDM-Geräten benutzt (pro Übertragungsrichtung). Anstatt, eine Glasfaser pro Übermittler- und Empfängerpaare zu erfordern, lässt DWDM einige optische Kanäle einen einzelnen Lichtwellenleiter besetzen. Wie gezeigt unten, durch die Annahme hochwertiger Gaußscher Technologie AAWG, der niedrigen Einfügungsdämpfung UT-Königs DWDM Mux/Demuxprovides (3.5dB typisch) und der hohen Zuverlässigkeit. Mit der verbesserten Struktur können diese DWDM-Mehrfachkoppler und -demultiplexer einfachere Installation anbieten.
Eigenschaften
Kanalabstand IFU-100GHz (IFU 100GHz)
Niedrige Einfügungsdämpfung
Breitbandkommunikation
hohe Kanalisolierung
Hohe Stabilität und Zuverlässigkeit
Epoxid-freier Strahlengang
Anwendungen
1. Kanal Mux/Demux/
2. DWDM-System DWDM
3. Router
4. Optischer Verstärker der Faser
5. CATV-System
Spezifikation
|
|
Mux |
Demux |
| Kanal-Wellenlänge (Nanometer) |
1530.33~1560.61 (Gitter IFU-21~59) |
| Zentrale Wellenlängen-Genauigkeit (Nanometer) |
± 0,5 |
| Min Channel Spacing (Gigahertz) |
100 |
| Durchlassbereich (@-0.5dB Bandbreite) (Nanometer) |
>0,22 |
| Einfügungsdämpfung (DB) |
Fügen Sie hinzu,/Tropfen Ch. |
≤1.0 |
| Reflektierender Ch. |
≤0.4 |
| Durchlassbereich-Flachheit (DB) |
≤0.3 |
| Fügen Sie hinzu,/Tropfenkanal Isolierung (DB) |
Nebenkanal |
N/A |
≥25 |
| Nicht-angrenzender Kanal |
N/A |
≥35 |
| Reflektierende Isolierung (DB) |
≥12 |
| Einfügungsdämpfungs-Temperatur (dB/°C) |
≤0.003 |
| Wellenlängen-Temperatur-Verschiebung (Nanometer-°C) |
≤0.002 |
| PDL (DB) |
≤0.1 |
| PMD (ps) |
≤0.1 |
| Richtdämpfung (DB) |
≥50 |
| Rückflussdämpfung (DB) |
≥45 |
| Nennleistung (mW) |
500 |
| Operations-Temperatur (°C) |
0 | +70 |
| Lagertemperatur (°C) |
-40 | +85 |
| Maß (Millimeter) |
L100×W80×H10 |
Einrichtungs-Informationen
| SDWDM |
|
| Kanalabstand |
1=100GHz |
| Anwendungs-Art |
M=Mux
D=Demux
|
| IFU-Kanal IFU |
C21=1560.61nm
C23=1558.98nm
|
| Faserdurchmesser |
Faser 1=Bare
loses Rohr 2=900um
3=3mm Kabel
|
| Faser-Länge |
1=1Meter
2=2Meter
|
| Verbindungsstück |
0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=.
6=LC
|

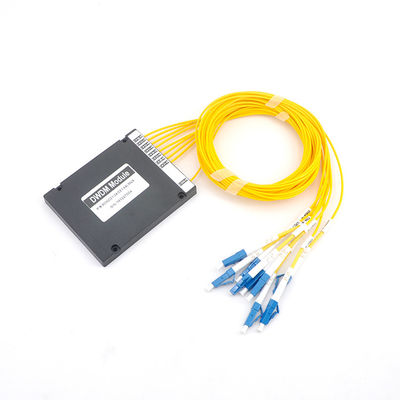

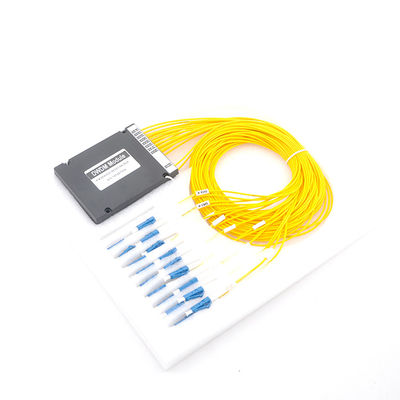

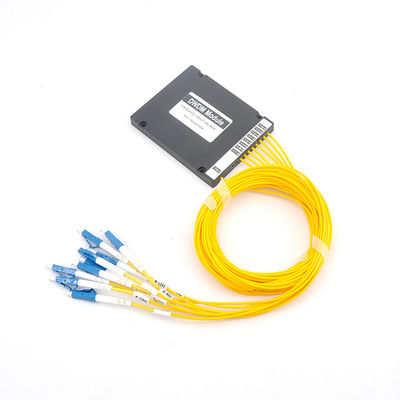

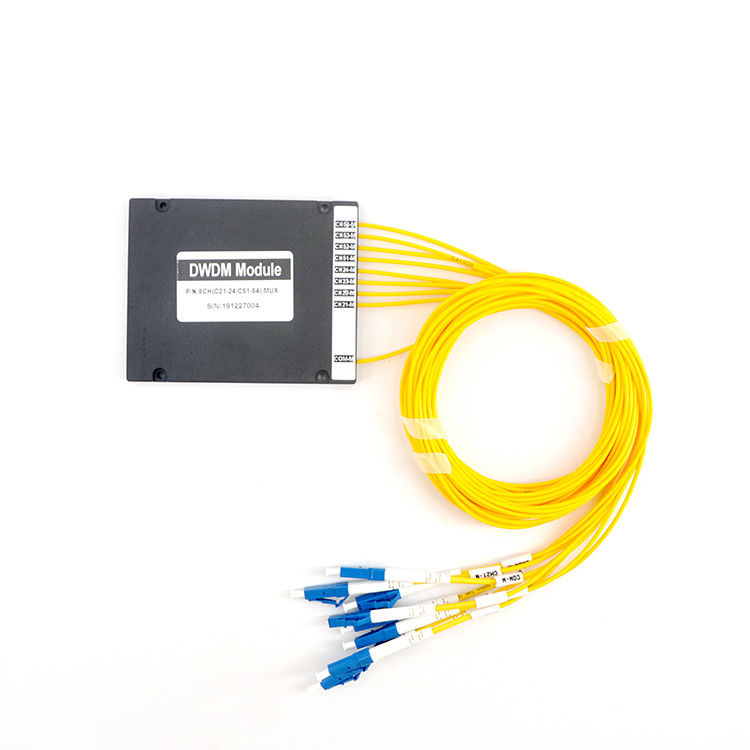

Ausführliche Bilder
FAQ
Q: Kann ich einen Beispielauftrag für dieses Produkt haben?
: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.
Q: Was über die Vorbereitungs- und Anlaufzeit?
: Probe benötigt 3-5 Tage, Massenproduktionszeit benötigt 1-2 Wochen für Auftragsquantität mehr als
Q: Haben Sie irgendeine MOQ-Grenze für Beispielauftrag?
: Niedriges MOQ, 1pc für die Beispielprüfung ist- verfügbar
Q: Was ist Ihr bester Preis?
: Basiert auf der Qualität unserer Produkte und der Quantität Ihres order.we würde den besten zusammenpassenden Preis ständig angeben.
Q: Können Sie OEM-/ODMdienstleistung erbringen?
: Ja können wir. Informieren Sie uns bitte Ihre deatil Anforderungen.
Q: Wie versenden Sie die Waren und wie lang es nehmen, um anzukommen?
: Wir versenden normalerweise durch DHL, UPS, Fedex oder TNT. Es dauert normalerweise 3-5 Tage, um anzukommen. Fluglinie und Meer, die auch optionales versenden.
