16 Gestell-Berg des Kanal-DWDM Doppelder faser-Mux+DeMux 16CH DWDM 1U
Beschreibung
Die Wellenlängen-Abteilungs-Mehrkanalausrüstung ist eine Technik, die erlaubt, dass mehrfache Frequenzen (oder Wellenlängen) über die gleiche Faser gleichzeitig übertragen werden. Dieses wird unter Anwendung von optischen Sendern oder Transceivers mit den Ertrag vollendet, die zu den einzelnen und spezifischen Wellenlängen abgestimmt werden, damit es eindeutige und nichtüberlappende Übertragungskanäle gibt.
Die dichte Wellenlängen-Abteilungs-Mehrkanalausrüstung (DWDM) nimmt Verdrahtungshandbuch zum folgenden Niveau, indem sie Kanalabstand auf 0.8nm oder weniger verringert und den Betriebswellenlängenbereich schrumpft. Dieses kann 80 oder mehr Kanäle oder Fahrbahnen, die Tür zu den Hochgeschwindigkeits-, höheren Bandbreitenanwendungen öffnend produzieren.
Erstaunlich liegen alle DWDM-Wellenlängen innerhalb des schmalen 1525nm zur Region 1565nm, die als das C-Band bekannt ist. Dieser Bereich liegt am verhältnismäßig niedrigen (0.25dB/km) Signalverlust (Faserverminderung) verglichen, um die Wellenlängen zu senken verwendetes, die im O oder in den E-Bändern zum Beispiel gefunden werden. Infolge der schmalen Kanalabstandhochpräzision werden die Laser und die Entstörungsprozesse angefordert, um Kanalintegrität beizubehalten und Störung herabzusetzen.
Eigenschaften
- 19inch1Urack (Einheit: Millimeter)
- Lowopticalinsertionloss
- Preiswert
- DuplexLCconnectors
- Operatingtemperaturerange: 0℃to70℃
Spezifikation
| Parameter |
4-Channel |
8-Kanal- |
16-Channel |
| Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
| Kanal-Wellenlänge (Nanometer) |
Gitter IFU 100GHz |
| Kanalabstand (Gigahertz) |
100 (0.8nm) |
| Kanaldurchlassbereich (@-0.5dB Bandbreite (Nanometer) |
>0,25 |
| Einfügungsdämpfung (DB) |
≤1.8 |
≤3.7 |
≤5.5 |
| Kanal-Einheitlichkeit (DB) |
≤0.6 |
≤1.0 |
≤1.5 |
| Kanal-Kräuselung (DB) |
<0> |
| Isolierung (DB) |
Angrenzend |
N/A |
>30 |
N/A |
>30 |
N/A |
>30 |
| Nicht-angrenzend |
N/A |
>40 |
N/A |
>40 |
N/A |
>40 |
| Einfügungsdämpfungs-Temperatur-Empfindlichkeit (dB/℃) |
<0> |
| Wellenlängen-Temperatur-Verschiebung (nm/℃) |
<0> |
| Polarisations-abhängiger Verlust (DB) |
<0> | <0> | <0> |
| Polarisations-Modus-Streuung (ps) |
<0> |
| Richtdämpfung (DB) |
≥50 |
| Rückflussdämpfung (DB) |
≥45 |
| Höchstleistungs-Behandlung (mW) |
300 |
| Opterating-Temperatur (℃) |
-5~+75 |
| Lagertemperatur (℃) |
-40~+85 |
| Paketmaß (Millimeter) |
: L100×W80×H10 |
| B: L120×W80×H18 |
| C: L141×W115×H18 |

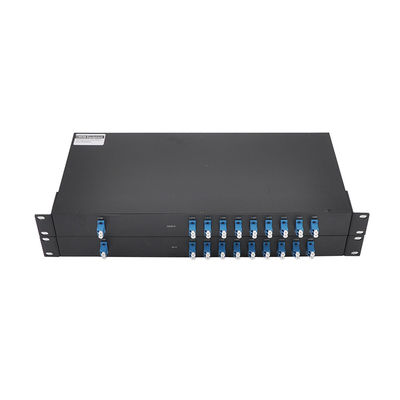

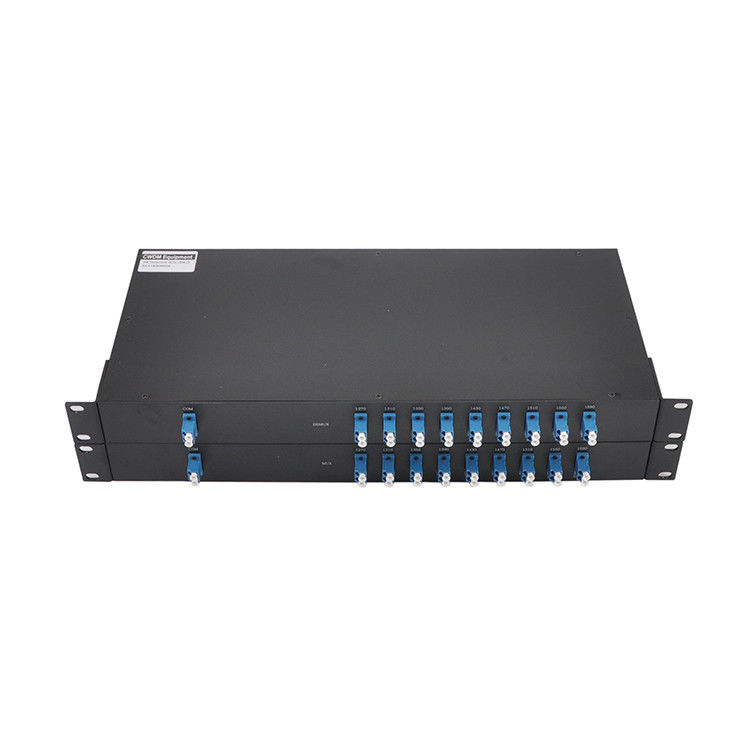

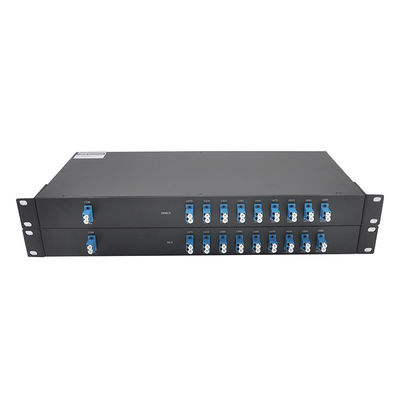

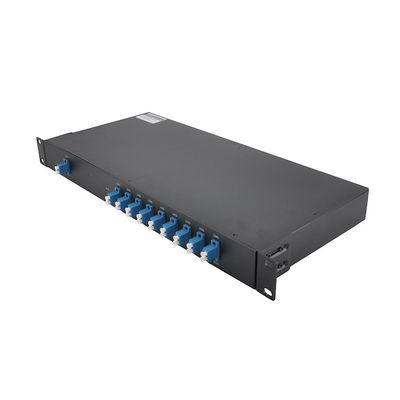

Ausführliche Bilder
