MPO/MTP lockern heraus 0.9mm Verbindungskabel 12F MPO zu Schnur LC OM3 Aqua Patch Cable Mtp Patch auf
Beschreibung
MTP UT-Könige Stammkabel, eine kosteneffektive Alternative zu zeitraubender Feldbeendigung, ist für Faser die mit hoher Dichte bestimmt, die in den Rechenzentren ausbessert, die Raumersparnis benötigen und Kabelmanagementprobleme verringern. Mit Verbindungsstücken US Conec MTP und Faser Corning Clearcurve wird es für 40G QSFP+ SR4/CSR4, Direktanschluss Optik 100G QSFP28 SR4 und Rechenzentrumanwendungen mit hoher Dichte optimiert.
Bitte Anmerkung: Die Verbindungsstücke US Conec MTP sind mit den MPO-Standards völlig konform und erzielen höhere Leistungsniveaus, wenn sie mit generischen MPO-Verbindungsstücken verglichen werden.
MTP-Faser-Fleckenverbindungsstücke nutzen Präzision geformte M.Ü.-Zwingen mit Metallführungsstiften und genauen Unterkunftmaßen aus, um Faserausrichtung beim Anschluss sicherzustellen. MTP-LWL - Kabel kann Massen sein beendet in den Kombinationen von 4, 8, 12, 24 und 48 Faserflachkabeln und wird gewöhnlich Rückwand in der mit hoher Dichte und in den Anwendungen der Leiterplatte (PWB) innerhalb der Daten und der Telekommunikationssysteme verwendet.
Eigenschaften
- Wirtschaftliche Lösung für Massebeendigung der Faser
- Entworfen für dämpfungsärme und Standardverlust Inspektions- und Millimeter-Anwendungen
- Ruggedized rundes Kabel, ovales Kabel und bloße Bandwahlen verfügbar
- Farbunterlegte Wohnungen verfügbar Faserart, polnische Art und/oder Verbindungsstückgrad unterscheiden
- Gut in der Wiederholbarkeit und in der Austauschbarkeit
Anwendung
- Datenaustauschnetz
- Optisches System-Zugangsnetz
- Speicherbereich-Vernetzungsfaserkanal
- Architektur mit hoher Dichte
Spezifikation
Verbindungsstück-Leistung-MTP
| Verbindungsstück-Art |
12-Fiber oder 24Fiber MPO/MTP (nicht-festgesteckt) |
| Polnisch |
PC (MILLIMETER); APC (INSPEKTION) |
| Unterkunft von Farbe |
Millimeter (beige), Millimeter Auslese (Aqua), Inspektion (Grün), Inspektions-Auslese (gelb) |
| Einfügungsdämpfung, typisch (MTP/MPO) |
≤ 0,10 DB |
| Einfügungsdämpfung, Maximum (MTP/MPO) |
≤ 0,3 DB |
| Rückflussdämpfung (MTP/MPO Inspektion) |
PC >55dB; APC> 60dB |
| Einfügungsdämpfung, typisch (LC/SC) |
≤ 0,10 DB |
| Einfügungsdämpfung, Maximum (LC/SC) |
≤ 0,3 DB |
| Rückflussdämpfung (LC/SC Inspektion) |
PC >55dB; APC> 65dB |
| Haltbarkeit (500 Paarungen) |
< 0=""> |
LWL - Kabel-Leistung
| Faser-Art |
OS2, OM1, OM2, OM3, OM4 |
| Faseranzahl |
12,24,48,72,96,144 Kerne |
| Faser-Verminderungs-DB (OS2) |
≤0.38 maximales ≤0.34Type (1310nm) ≤0.25 maximales ≤0.19Type (1550nm) |
| Faser-Verminderungs-DB (OM1) |
≤3.5 maximales ≤2.7Type (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| Faser-Verminderungs-DB (OM2) |
≤3.5 maximales ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Faser-Verminderungs-DB (OM3) |
≤3.5 maximales ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| Faser-Verminderungs-DB (OM4) |
≤3.5 maximales ≤2.7Type (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Überfüllte Produkteinführung [MHZ-Kilometer]
|
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Effektive modale Bandbreite Lasers [MHZ-Kilometer] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm)
|
| Außendurchmesser |
12fiber: 3,0 oder 5.5mm; 24fiber: 3,0 oder 5.5mm |
| Außenmantel-Farbe |
OS2 (gelb), OM2 (Orange), OM3 (Aqua), OM4 (Purpur oder Aqua) |
| Außenmantelmaterial |
LSZH, OFNP, OFNR |
| Dehnfestigkeit |
>500N |
| Betriebstemperatur |
-40 | +85°C |

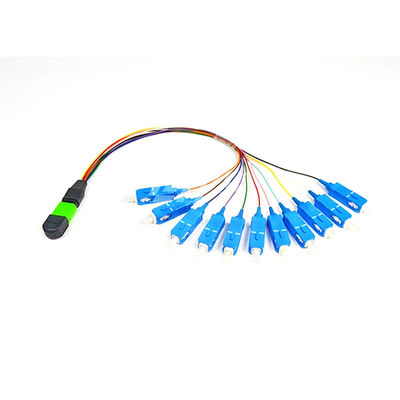

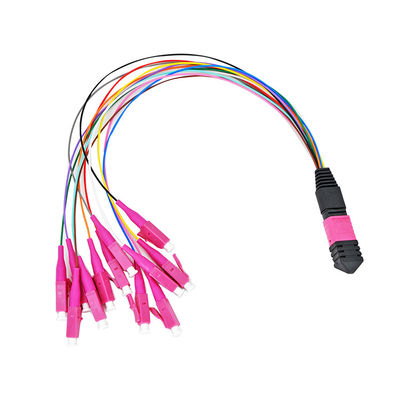

Ausführliche Bilder
FAQ
Q: Sind diese auf Lager?
: Nein, gibt es eine Vorbereitungs- und Anlaufzeit, alle MTP-Kabel zu errichten.
Q: Was ist der Unterschied zwischen MTP und MPO?
: MTP ist der USConec-Markenname MPO, den wir verwenden. Die Ausdrücke sind austauschbar.
Q: Wie weiß ich, welches Geschlecht ich benötige?
: Geschlecht bezieht sich die auf Metallführungsstifte, die aus das endface des MTP herauskommen. Die meisten Transceivers (QSFP-Module) haben männliche Stifte, also Sie benötigen weibliche Kabel, sie untereinander zu verbinden.
Q: Wo seien Sie, diese stellen Sie her?
: In unserem Melbourne Produktionsanlage Floridas, USA.
Q: Wenn ich direkt von Transceiver zu Transceiver anschließe, welches Polaritätskabel benötige ich?
: Sie benötigen vermutlich eine Frau der Methoden-B zum weiblichen Kabel. Überprüfen Sie bitte mit Ihrer Dokumentation, um zu bestätigen.
