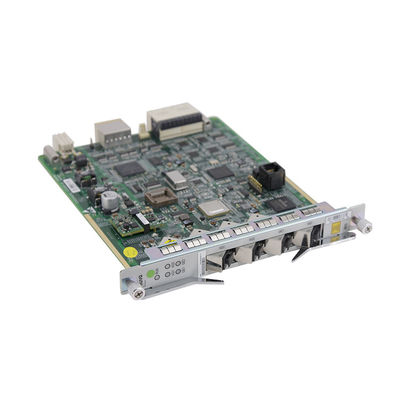

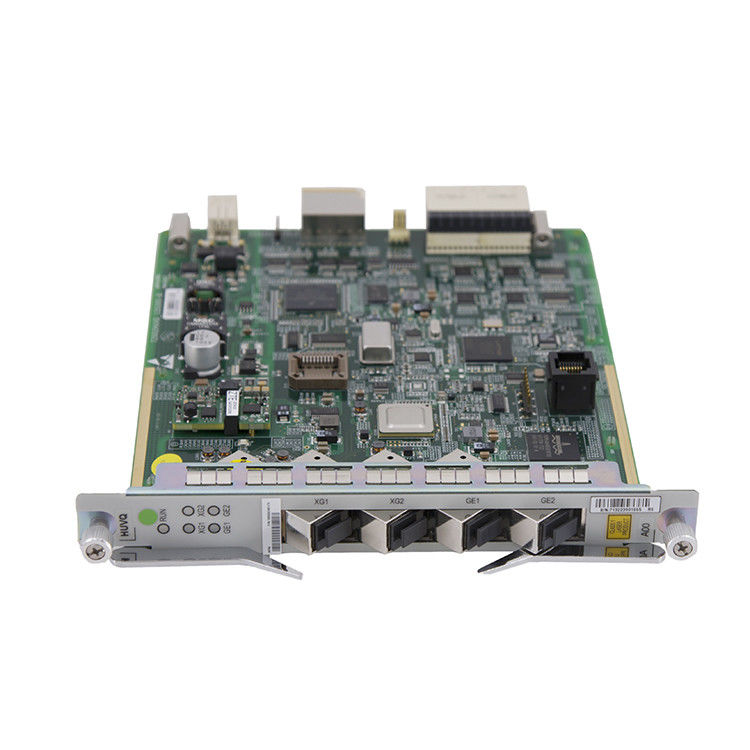

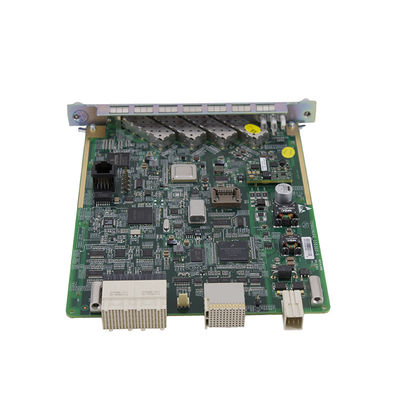

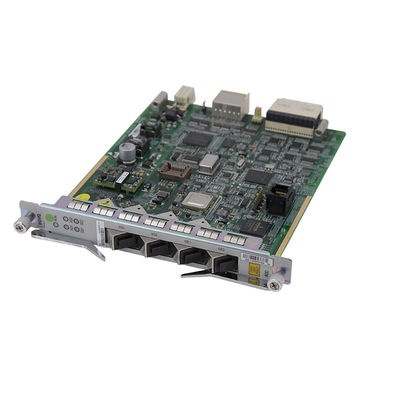

Uplink-Karte 4 ZTE HUVQ trägt 2 10GE Hafen 2 GE-Hafen-optisches Schnittstellen-Ethernet Uplink-Brett C300 OLT.

Beschreibung

Das ZXA10 C300 stützt die folgenden Ethernet 10GE/GE Uplinkkarten
HUTQ: 2 Port-Uplinkkarte Ethernet Schnittstelle 10GE und 2 Port-GE optische
HUVQ: 2 Port-Uplinkkarte Ethernet Schnittstelle 10GE und 2 Port-GE optische, stützt SynE und Funktion 1588 IEEE TC.

Eigenschaften

Große Kapazität, mit hoher Dichte, Hochleistung und Flachheit
Es trifft die Anforderungen für Netzentwicklung und Entwicklung „der großen Kapazität und wenige Büros“ und erfüllt die Bedingungen des flachen Netzes, Schnittstellenbretter mit hoher Dichte und stellt spezielle Lösungen für großen Verteilungskoeffizienten und Langstreckenanwendungsszenario zur Verfügung.
Sieben-Moduszugang zu ununterbrochene Netzentwicklung sicherstellen
GPON/EPON, 10G PON (XG-PON1/10G-EPON/XGS-PON) und NG-PON2 (TWDM-PON) drei Generationen von PON-Zugangstechnologien werden auf der gleichen Plattform bei der Unterstützung von P2P integriert. Bedarfsentwicklung und flexibler Zugang ununterbrochene Netzentwicklung sicherstellen.
Passen Sie sich Netzkonvergenz und dem Vollservice-Tragen an
Es passt sich TDM und mobile Backhaulträger, komplettes VLAN/multicast/QoS-Service-Fähigkeiten und ausgezeichnete Service-Leistung, die die Netzbaubedingungen unter dem Hintergrund der optischen Förderung erfüllt, kupferne Zurücknahme an,

Parameter

Indikator	Status	Beschreibung
LAUF	LED ist AUS.	Die Karte wird weg angetrieben.
	Grüne LED ist eingeschaltet.	Die selbstprüfende Karte schließt ab, aber kann Daten von der Schaltungs- und Steuerkarte oder von Nanometer empfangen nicht.
	Grüne LED blitzt unregelmäßig.	Die Karte lädt Daten von der Schaltungs- und Steuerkarte oder vom Netzführungsserver herunter.
	Grüne LED blitzt langsam (0,5 Hz).	Die Karte läuft richtig.
	Rote LED ist eingeschaltet.	Karten-Hardware-Ausfall
	Rote LED blitzt langsam (0,5 Hz).	Der Karte wird der falsche Schlitz angeschlossen.
	Gelbe LED blitzt langsam (0,5 Hz).	Die Software-Version der Karte bringt nicht die der Schaltung und der Steuerkarte zusammen. Selbst-Aktualisierung ist nicht auf der Karte konfiguriert.
XG1/XG2/G-, E1/GE2	Grüne LED ist AUS.	Das optische Modul wird nicht angeschlossen oder Lichtleitstreckenausfall.
	Grüne LED ist eingeschaltet.	Die optische Schnittstelle wird angeschlossen (VERBINDUNG).
	Grüne LED blitzt.	Die optische Schnittstelle ist, empfangend sendend und die Daten (AKTIV).

Ausführliche Bilder

FAQ

1, Q: Was ist HUVQ- und HUTQ-Unterschied?

: sind HUTQ und HUVQ der Hafen 10GE ZTE 2 und 2 Port-GE optische die Schnittstelle Ethernet Uplinkkarte, aber nur HUVQ kann SynE und Funktion 1588 stützen IEEE TC.



2, Q: Was sind die Diagrammbeziehungen zwischen Uplink-Karte und Schaltung und Steuerkarte für ZXA10 C300/C350/C320?

:

Karten-Art	Kartenname	Schaltung und Steuerkarte					Schlitz
		SCXN	SCTM	SCXM	SCXL	SMXA
Ethernet Uplinkkarte	XUTQ	Χ	√	Χ	√	Χ	Uplink-Verbindungseinbauschlitz ZXA10 C300/C350
	XUVQ	Χ	√	Χ	√	Χ	Uplink-Verbindungseinbauschlitz ZXA10 C300/C350
	GUFQ	√	√	√	√	Χ	Uplink-Verbindungseinbauschlitz ZXA10 C300/C350
	GUSQ	√	√	√	√	Χ	Uplink-Verbindungseinbauschlitz ZXA10 C300/C350
	HUTQ	√	√	√	√	Χ	Uplink-Verbindungseinbauschlitz ZXA10 C300/C350
	HUVQ	√	√	√	√	Χ	Uplink-Verbindungseinbauschlitz ZXA10 C300/C350
	UCDC/1	Χ	Χ	Χ	Χ	√	Tochterkarte ZXA10 C320 SMXA
	UCDC/3	Χ	Χ	Χ	Χ	√	Tochterkarte ZXA10 C320 SMXA
	UCDC/5	Χ	Χ	Χ	Χ	√	Tochterkarte ZXA10 C320 SMXA





3, Q: Was sind die Uplink-Schnittstellen ZXA10 C300 einschlossen?

:

Schnittstellen-Art	Schnittstellen-Karte	Schnittstellen-Quantität
Optische Schnittstelle GEs	GUFQ	4
	GUSQ	4
	HUVQ	2
	HUTQ	2
Optische Schnittstelle 10GE	XUTQ	4
	XUVQ	4
	HUVQ	2
	HUTQ	2





4, Q: Stützt HUVQ die Ethernet-Anwenderzugriff und Kaskade?

: NEIN, tut er nicht. Er stützt SynE und Funktion 1588 IEEE TC.
