Kern-Teiler-Kasten Faser-des im Freien optischer Teiler-Kasten-Wand-Berg-Faser-Verteilerkasten-16

Beschreibung

Faser-Verteilerkasten UT-Könige (FDB) sitzt normalerweise am Anwenderzugriffpunkt, um Verteilungskabel und Transceiverkabel anzuschließen. In FTTx-Netz funktioniert es mit dem optischen Teiler, um Glasfasern aufzuspalten. zu schützen verstärkende Punkte aus optischen Fasern, verteilen und festlegen Wegewahl aus optischen Fasern. FDB sind häufig Art im Freien.

Fiber UT-Könige Verteilung ist kastenähnliche optische Verteilerkästen im Freien entworfen, um Zufuhr/Verteilungskabel an Transceiverkabel des Teilnehmers unter Verwendung PLC-Teilers in FTTx-Netzen anzuschließen. Er hat 2 Inputhäfen und 16 Ausgabebausteine auf der Unterseite und ihr ist einfach, auf die Wand oder den Pfosten zu installieren. Der hintere Behälter ist für das Verstärken einer Faser der Speiseleitung mit PLC-Teiler und der vordere Behälter ist für Transceiverkabel des Verbindungsteilnehmers durch Einbauplatte auf dem Behälter.

Eigenschaften

• Seien von der hohen Auswirkung Plastik-PC/ABS gemacht Sie
• Kann PLC-1x8 und Teiler PLC-unterbringen Teiler 1x16
• Der hochfeste Plastik, anti-ultraviolette Strahlungs- und ultraviolettedas strahlungsresistente, beständig regnen
• Bis 16 FTTH-Tropfen, 2 Einlasshäfen, 32 Abflussöffnungen
• Wand und Pfosten besteigbar
• Der Entwurf der zweistufigen Struktur, das obere, optischen Teiler der Schicht verdrahtend, senken für verstärkende Schicht der Faser.

Spezifikation

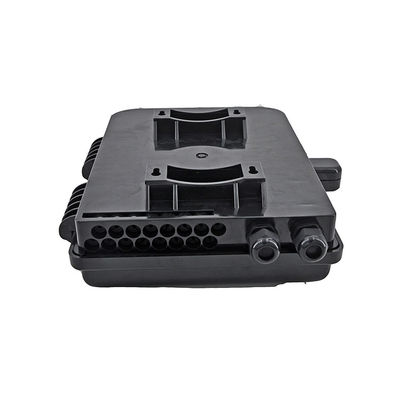

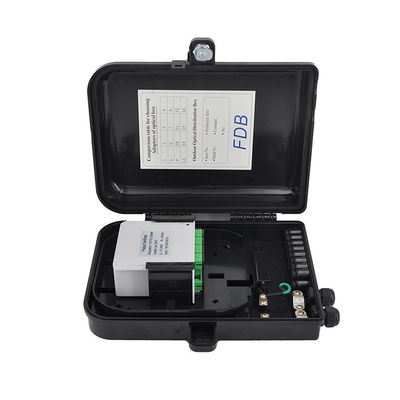

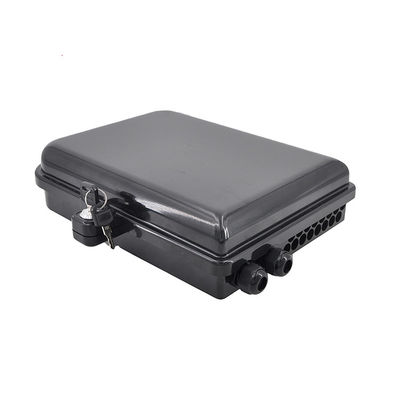

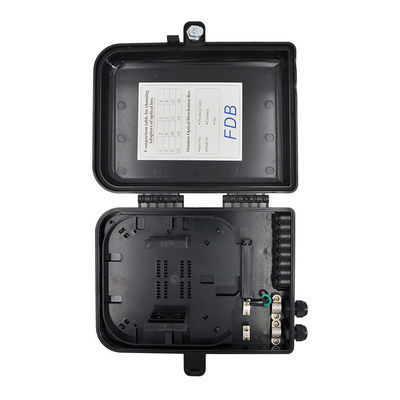

Detail-Bilder

Installation:

Installation 1.Wall-mounted

Löcher des Bohrgeräts 4 über der Wand, die auf der Größe in Tabelle 1, Platz der Expansionsbolzen Φ7.5*40 basiert, setzen den Kasten, um herauf die Löcher zusammenzupassen und Bolzen zu benutzen, um sich zu befestigen. (Bild 6)

Installation 2.Pole-mounted

Befestigen Sie 1 Satz des einfachen Pfostenringes am Telekommunikationspfosten.

Zusätze

1. Das Manual*1. der Benutzer.

2. Key*1.

3. Zusätze sacken * 1 ein

5. Einfacher Pfosten ring*2, M6*20mm Bolt*2 (Wahl)
