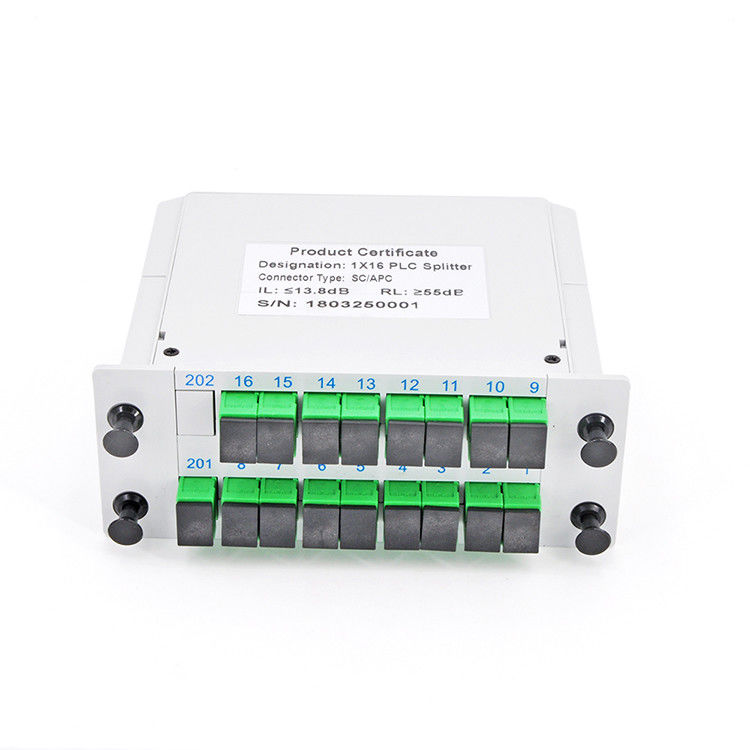

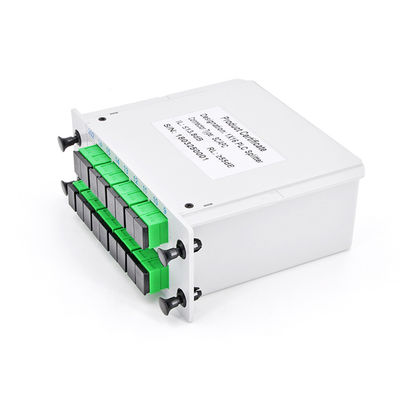

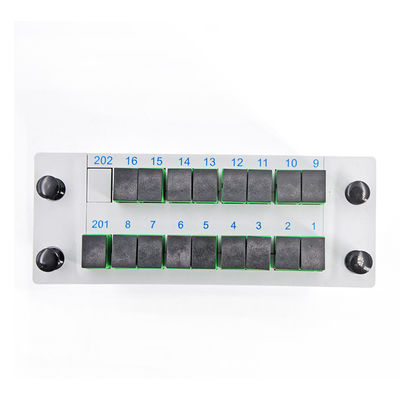

Produktdetails:
|
| Produktname: | plc-Teiler | Art: | Kassetten-Art 1x16 |
|---|---|---|---|
| Anwendung: | Lösung FTTH FTTX | Faserart: | G657A1 |
| Verbindungsstückart: | SC/apc | Wellenlänge: | 1260-1650nm |
| Faser-Länge: | 1M, 1.5M oder besonders angefertigt | Einzelteil: | GPON-spliter |
| Einfügungsdämpfung: | ≤ 13,8 dB | Modell: | SM/MM |
| Teilerverhältnis: | 1*16 | Schlüsselwörter: | Kassette PLC-Teiler |
| Hervorheben: | Lc-Faser Optik-PLC-Teiler,Pon-Faser Optik-PLC-Teiler,Passiver Faserteiler Pon |
||
Cassette Card Inserting Type 1x8 PLC-Teiler-Glasfaser UT-Könige mit SC-/UPCverbindungsstück ist eine Komponente, die die optische helle Energie von einem Weg in verschiedene Wege aufspaltet. Molex PLC-Teiler bietet erstklassiger Fabrik kontrollierte optische Leistung auf einer Vielzahl von Verbindungsstücken an, die schneller, wirtschaftlicher Installation ermöglichen.
Teiler aus optischen Fasern ist eine Art optisches Energiemanagementgerät, das unter Verwendung der optischen Wellenleitertechnologie des Silikons fabriziert wird.
Es kennzeichnet kleine, hohe Zuverlässigkeit, breiten funktionierenden Wellenlängenbereich und gute Kanal-zukanaleinheitlichkeit, und ist in PON-Netzen, die Energiespaltung des optischen Signals zu verwirklichen weitverbreitet.
UT-König stellt ganze Reihe Produkte des Teilers 1xN und 2xN zur Verfügung, die für spezifische Anwendungen hergestellt werden. Alle Produkte treffen GR-1209-CORE und GR-1221-CORErequirements.
Spezifikation
|
Einzelteil |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Funktionierende Wellenlänge (Nanometer) |
1260-1650 |
|||||||||||||||
|
Faser-Art |
G657A1 oder als Auftrag der Kunden |
|||||||||||||||
|
Verbindungsstück |
SC/FC/LC |
|||||||||||||||
|
Zwingenabschnitt |
UPC/APC |
|||||||||||||||
|
Einfügungsdämpfung (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Verlusteinheitlichkeit (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Rückflussdämpfung (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Polarisations-abhängiger Verlust (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Richtdämpfung (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Temperaturwechselbeziehungsverlust -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Größe (Millimeter) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Betriebstemperatur (℃) |
-40|85 |
|||||||||||||||
|
Lagertemperatur (℃) |
-40|85 |
|||||||||||||||
|
Einzelteil |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Funktionierende Wellenlänge (Nanometer) |
1260-1650 |
|||||||||||||||
|
Verbindungsstück |
SC/FC/LC |
|||||||||||||||
|
Zwingenabschnitt |
UPC/APC |
|||||||||||||||
|
Faser-Art |
G657A1 oder als Auftrag der Kunden |
|||||||||||||||
|
Einfügungsdämpfung (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Verlusteinheitlichkeit (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Rückflussdämpfung (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Polarisations-abhängiger Verlust (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Richtdämpfung (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Temperaturwechselbeziehungsverlust -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Größe (Millimeter) (LxWxH) |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
Betriebstemperatur (℃) |
-40|85 |
|||||||||||||||
|
Lagertemperatur (℃) |
-40|85 |
|||||||||||||||
|
Einzelteil |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Funktionierende Wellenlänge (Nanometer) |
1260-1650 |
|||||||||||||||
|
Faser-Art |
G657A1 oder als Auftrag der Kunden |
|||||||||||||||
|
Verbindungsstück |
SC/FC/LC |
|||||||||||||||
|
Zwingenabschnitt |
UPC/APC |
|||||||||||||||
|
Einfügungsdämpfung (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Verlusteinheitlichkeit (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Rückflussdämpfung (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Polarisations-abhängiger Verlust (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Richtdämpfung (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Temperaturwechselbeziehungsverlust -40|℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Größe (Millimeter) (LxWxH) |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
Betriebstemperatur (℃) |
-40|85 |
|||||||||||||||
|
Lagertemperatur (℃) |
-40|85 |
|||||||||||||||
